国五底盘配置：

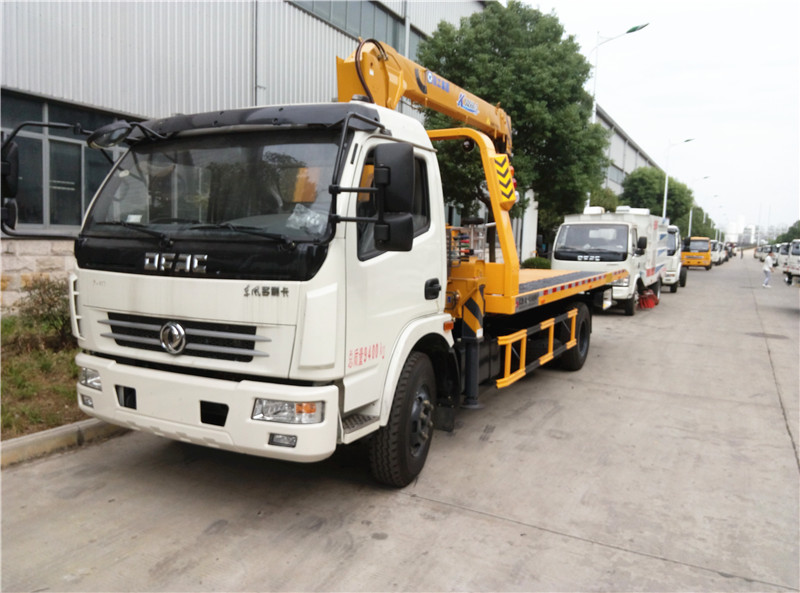

外观图片：

平板尺寸载重质量：

该车平板长度为5.8米，宽2.4米，大承载质量为4吨。平板小倾斜角为8度，该车托举系统大托举质量为4.7吨，全伸出大托举质量2.5吨。

专用功能说明：3P2A折叠冲压式平板、随车吊、副车架总成、拖臂总成、两侧操作机构总成、液压系统、电器系统组成，后工作灯3只，1个4吨液压绞盘（25米钢丝绳）。

产品主要技术资料

清障车
整备质量：(kg)	7005(Kg)	外型尺寸(mm)：	8300×2300×3300
总 质 量 ：(kg)	9400	平板尺寸(mm)：	5.8×2.4
高车速(km/h)：	103	高车速(km/h)：	103
排放标准：	GB17691-2005国Ⅴ,GB3847-2005

底盘参数
底盘型号：	EQ1090SJ8BDE	驾驶室乘人数：	3
轴 数：	2	燃油种类：	柴油
轴 距(mm)：	4400	轮 胎 数：	6
轮胎规格：	8.25R16 14PR
整车说明：	1,装备SQ4S型起重机(自重1105Kg)时,托举质量2200kg,整备质量7005kg;装备SQ3.2S型起重机(自重1050Kg)时,托举质量2800kg,整备质量6405kg。2,防护装置材料:Q235,侧防护连接方式:螺栓连接;后防护由专用装置替代。3,随底盘选装驾驶室。ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司。仅用轮胎8.25R16 14PR。

发动机参数
发动机型号	发动机生产企业	排量（ml）	功率（kw）
CY4SK251 YC4S150-50	东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司	3856 3767	115 110







吊机性能：

配备徐工3.2吨重机

出色的质量，简单的操作和维护保养；

自动收存吊钩，进一步提高工作效率，不在需要人工系索；

不锈钢左右操作杆匹配高性能控制阀，提供良好的反应能力和微调控制；

七角型吊臂更加坚固、质量更轻；

全回旋、连续转动获得更好效率，吊臂机械锁定在回旋座上安全系数更高；

三点支承系统，负载均匀分布，保护底盘框架免受应力。

厦工楚胜清障车工艺:

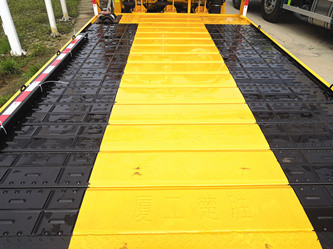

1、板面防滑处理

平板面采用折叠模具冲压式3P2A凸纹板分块组合，在装载轮胎压滚面域，喷附防滑颗粒状物质，磨擦系数增大，板面变得更加平顺,减低辅助轮上板的阻力，工作更轻松，且防滑性能极佳。

采用新的冲压式结构装载平台面的设计及制作工艺，组合件冷冲压成型，其强度、刚度及平整度远高于一般的折弯成型的花纹板平铺式结构面板。既减轻了整车重量，又增加了托举和装载能力，还增加了平台装载面的防滑功能，即美观又实用。

2、灯架采用模具冲压，重量轻，强度高，外型美观、大方。

3、托臂采用高强度钢板设计制造，因此重量更轻，强度更高。

4、所有板材均采用水下等离子数控切割机、数控线切割机、仿形气割、轨道气割、数控剪切机下料，制作精度高；

5、液压系统：

平板型清障车全液压驱动作业，将托举、背载、拖牵、牵拉等多种功能集于一身。

液压管接头采用进口卡套式刚性连接头（德国），大大减少接口漏油、渗油现象，使用寿命同样可与上装同步。

换向阀

采用进口多路换向阀（意大利）并优化了安装方式，保证多路换向阀在各种极端使用条件下能安全运行；

油缸

油缸内壁均执行镗削加滚光工艺，缸体内壁硬度大、耐磨更光洁，全效保护密封件；

活塞杆（实心）均执行热处理工艺，硬度高、镀铬层厚，轻松应对高强度作业；

全面使用进口密封组件（德国、英国和意大利的斯特封系列），并根据不同的油缸结构调整各密封组合，以求达到油缸完美状态；

活塞支撑环采用耐高温、耐磨的进口材料，配合设计需要使用双支撑环或大面积单支撑环结构。清障作业中，如油缸受较大侧向力时，高标准的支撑环能保证油缸稳定运作，

避免活塞与缸壁活塞杆与缸盖的直接磨擦而损坏；

对清障的全过程提供了有效且可靠的保证。

6、液压元件及液压系统在采购和制成品入仓之前均进行检验，液压系统采用进、回油双重过滤，充分保证液压元件和整车液压系统达到有关标定的性能要求。

所选用的平衡阀全为板式结构，它直接安装在油缸上，确保整个系统的安全。

7、折叠式介绍：

通过折叠机构调整平板与地面的夹角，客服被拯救车辆前悬与平板、后悬与地面的碰撞现象，保护被拯救车辆免受损伤。

板面与地面小夹角为8~10°（视车型），适合国内、外大部分小车底盘高度的作业需求。

部分底盘较低的小车当前轮到达平板时，前悬可能会与板面出现碰撞现象，折叠式平板轻松应对传统平板难以解决的此难题。

部分底盘较低的小车当后轮到达平板时，通过折叠机构调整后悬与地面的夹角，车辆无碰撞上板轻松自如。

8、焊接前采用专用坡口机预倒坡口工艺，增加焊缝的焊透性，提高了焊接件的整体强度。

9、所有结构件在焊接时均使用工装、夹具来保证制作精度。

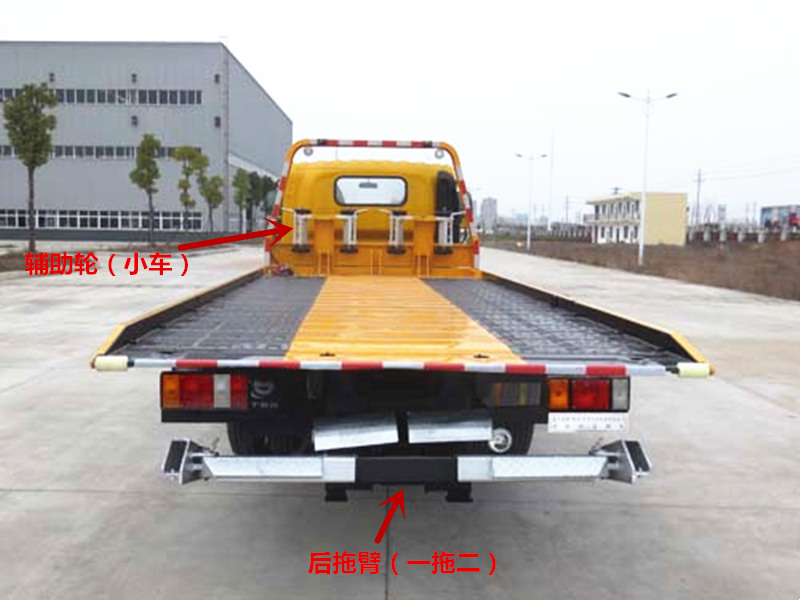

该车配备：1个工具箱，一个洗手箱，配两个小车（辅助轮），6根捆绑带，L型抱胎架一对，托叉一对，托叉座一对，链钩一条，可选装工程黄（红蓝）长排警灯（LED）该车平板长度为5.6米，宽2.3米，大承载质量为4吨。

上装专用配置介绍：

厦工楚胜清障车优势特点:

1、采用进口国际著名品牌的液压系统主要元件（平衡阀、多路阀等），对清障的全过程提供了有效且可靠的保证。

2、采用等离子数控切割机、数控线切割机、剪板机下料，确保板材高精度，制作出各种规格的金属结构件，气体保护焊（自动或手动焊接），流水线装配，经过多道检验检测线分别对清障车各总成或专用机构进行测试，确保出厂产品达到各项设计要求；

3、采用国外清障车新技术，全电脑平面设计、结构设计合理，使用维修方便，是清障车中应用为普遍的结构车型。

整车出具：底盘合格证、整车合格证、全国统一机动车辆发票、随车工具、车辆质保手册、全国服务站名录等.
